在SMT（表面貼裝技術）生產中，錫膏印刷作為首道工序，其質量直接關乎后續焊接的成敗。而錫膏印刷過程中，SMT鋼網的選擇與準備更是至關重要。以下，深圳佳金源錫膏廠家將深入探討錫膏印刷對SMT鋼網的具體要求，幫助您更好地掌握這一關鍵工藝。

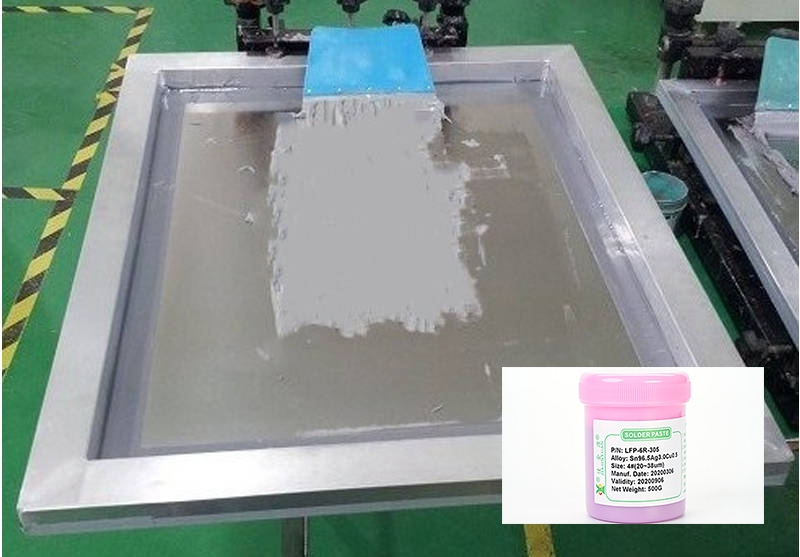

一、鋼網邊框與繃網工藝

鋼網邊框建議選用1.5鋁合金材質，以確保足夠的強度和穩定性?？嚲W(wǎng)時，推薦采用紅膠+鋁膠帶的方式，確保鋁框與膠沾接觸均勻，并刮涂一層保護漆，以增強鋼網的表面張力和平整度。同時，鋼網與邊框的距離應控制在20MM-50MM之間，以維持最佳的印刷效果。

二、鋼網材質與開口設計

鋼網的材質方面，不銹鋼尤其是進口的304#不銹鋼因其優異的硬度、彈性和耐磨強度成為首選。此外，雙組份環氧樹脂的柔韌度及粘力也為鋼網提供了良好的支撐和保護。在鋼網開口設計上，為確保印刷精度，開口區域的寬度不宜大于2MM。對于焊盤尺寸大于2MM的情況，建議在中間架設0.4MM的橋以增加鋼網的強度。

三、鋼網標識與厚度控制

為了方便生產管理，建議在鋼網上刻上機型和時間等標識信息。同時，鋼網的厚度控制也是保證焊接質量的關鍵。一般來說，對于間距為0.5MM的QFP和HIP0402元件，網板厚度應控制在0.15MM；而對于間距為0.5MM的QFP和CHIP0603以上元件，網板厚度則應增加至0.5MM。此外，鋼網表面應光滑、厚度均勻，以確保印刷過程中錫膏的均勻分布。
